壓力傳感器?開關
您當前的位置是：首頁>>產品中心>>松下FA控制元器件>>壓力傳感器?開關
< >

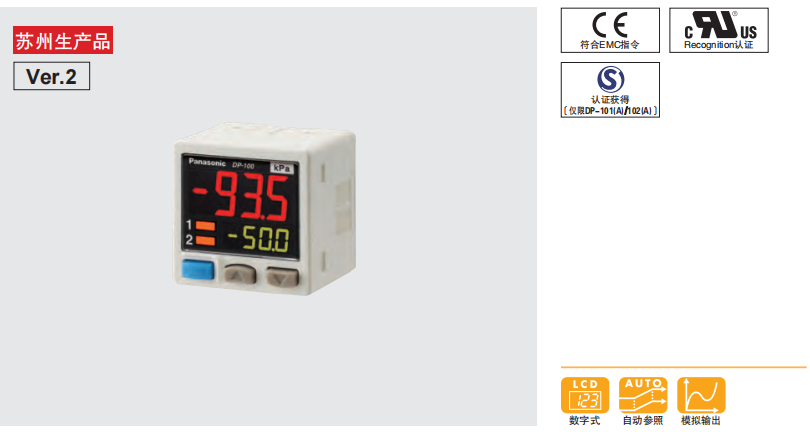

名稱：DP-100 雙畫面?數字壓力傳感器 [氣體用]

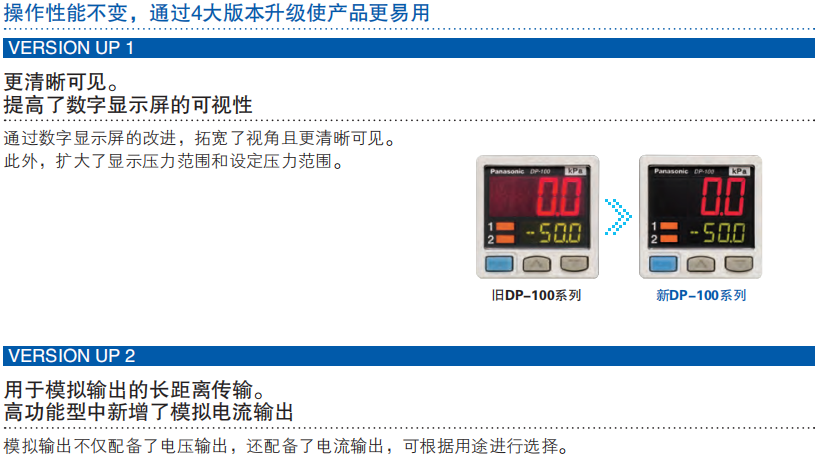

雙畫面三色顯示，操作簡單！UL/C-UL 、CE 、Korean S Mark 已取得。UL : Recognition認證韓國S標志 : 僅限DP-101(A)/102(A)特點操作性能不變通過4大版本升級使產品更易用更清晰可見。提高了數...

服務熱線：400-8097-108
0769-22341191

在線留言
  • 產品詳情
  • 應用案例

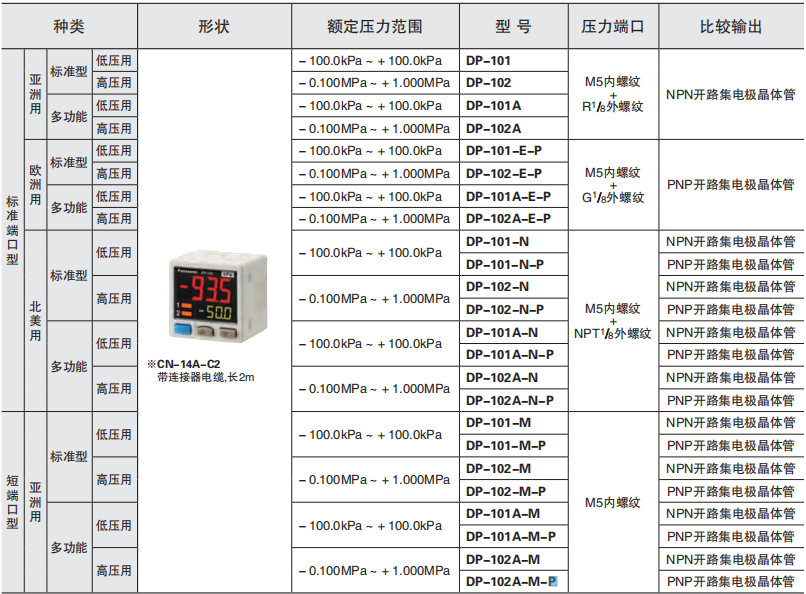

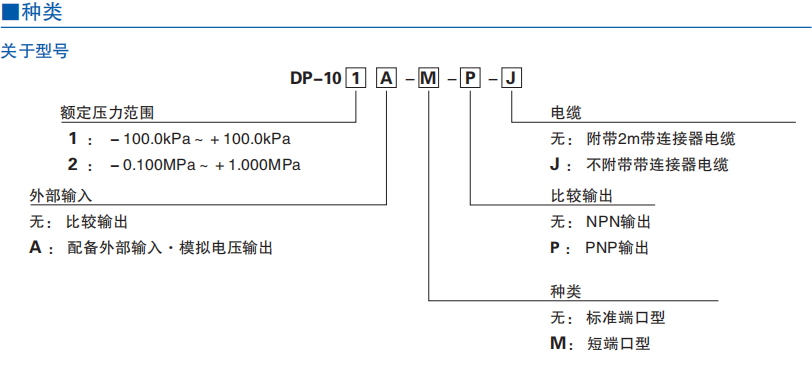

  • 型號規格
  • 外形尺寸圖
  • 資料下載










電子零件的吸附確認
電子零件的吸附確認
總壓力確認
總壓力確認
空氣泄漏檢測
空氣泄漏檢測
安裝在可移動部位
安裝在可移動部位








  • 單位mm

DP-10□(-P)
DP-10□(-K)

傳感器

DP-10□(-P) P-10□(-K)
(注1)：DP-10□-E-P為G1/8內螺紋、DP-10□-N(-P)為NPT1/8內螺紋。
(注2)：使用DP-10□-E-P時，7.5視為10、9.5視為7、12視為14。

DP-10□-M(-P)

傳感器

DP-10□-M(-P)

MS-DP1-1

傳感器安裝支架(另售)

MS-DP1-1
材質：SPCC(三價光澤鍍鋅)
M3(長6mm)墊圈螺絲2個

安裝圖
圖為安裝了DP - 10□(- P）
或DP - 10□(- K）的場合。

MS-DP1-1

MS-DP1-5

傳感器安裝支架(另售)

MS-DP1-5
材質：SUS304
　　　M3(長6mm)帶墊圈螺絲2個

安裝圖
圖為安裝了DP-10□-M(-P)的場合。

MS-DP1-5

MS-DP1-2
MS-DP1-3

面板安裝件(另售)、正面保護罩(另售)

DP-10□(-P)或DP-10□(-K)的安裝圖

安裝圖MS-DP1-2, MS-DP1-3[DP-10□(-P)及DP-10□(-K)的
材質：
聚縮醛(面板安裝件)
聚碳酸酯(正面保護罩)
(注1)：DP-10□-E-P為G1/8內螺紋、DP-10□-N(-P)為NPT1/8內螺紋。
(注2)：DP-10□-E-P的場合，7.5視為10、9.5視為7、12視為14。
MS-DP1-2 MS-DP1-3
(注1)：面板厚度為1～6mm。

MS-DP1-4

面板安裝件(以外機型調換用)(另售)
DP-10□(-P)及DP-10□(-K)的安裝圖

MS-DP1-4
材質：尼龍6(面板安裝件本體)、SUS304(面板安裝支架)、SPCC(光澤鍍鋅)(墊片)


(注1)：DP-10□-E-P為G1/8外螺紋、DP-10□-N(-P)為NPT1/8外螺紋。
(注2)：面板厚度為1mm～3.2mm。

MS-DP1-7

轉換襯套(另售)

MS-DP1-7
材質：黃銅(鍍鋅)
重量：約10g

MS-DP1-FM

扁平附件(另售)
DP-10□-M(-P)安裝圖

MS-DP1-FM
材質：PBT(加入玻璃纖維)(本體)、SUS303(壓力端口)、H-NBR(O型圈)
重量：約15g(僅扁平附件)
　　　M3(長8mm)螺絲、M4(長20mm)螺絲各附帶2個

MS-DP1-FR/FN/FE

扁平附件(另售)
DP-10□-M(-P)安裝圖

MS-DP1-FR/FN/FE
(注1)：MS-DP1-FR為Rc1/8內螺紋、MS-DP1-FN為NPT1/8內螺紋。

材質：PBT(加入玻璃纖維)(本體)、SUS303(壓力端口)、H-NBR(O型圈)
重量：約25g(僅扁平附件)
　　　M3(長8mm)螺絲、M4(長20mm)螺絲各附帶2個

CN-14A(-R)-C□

帶連接器電纜(另售、 CN-14A-C2附帶)

CN-14A(-R)-C□

?長度L
