區域光柵傳感器
您當前的位置是：首頁>>產品中心>>松下FA控制元器件>>區域光柵傳感器
< >

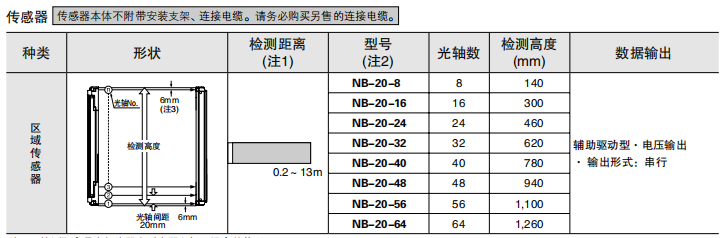

名稱：NB 單個光軸輸出型區域傳感器

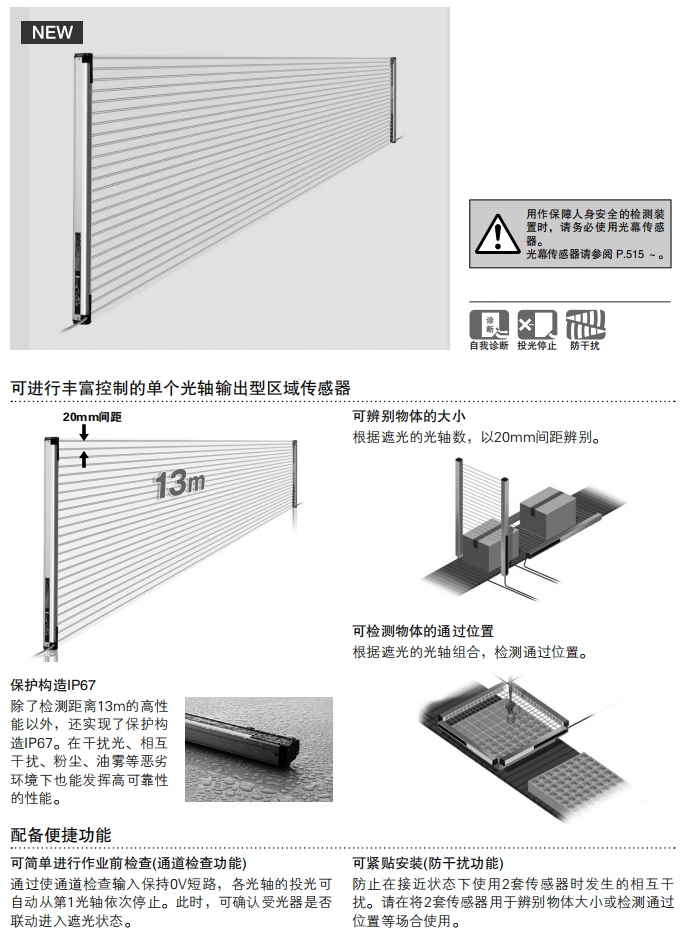

可進行豐富控制的單個光軸輸出型特點可辨別物體的大小根據遮光的光軸數，以20mm間距辨別。可檢測物體的通過位置根據遮光的光軸組合，檢測通過位置。保護構造IP67除了檢測距離13m的高性能以外，還實現了保護構造IP67。在干擾光、相互干擾、粉塵...

服務熱線：400-8097-108
0769-22341191

在線留言
  • 產品詳情
  • 應用案例

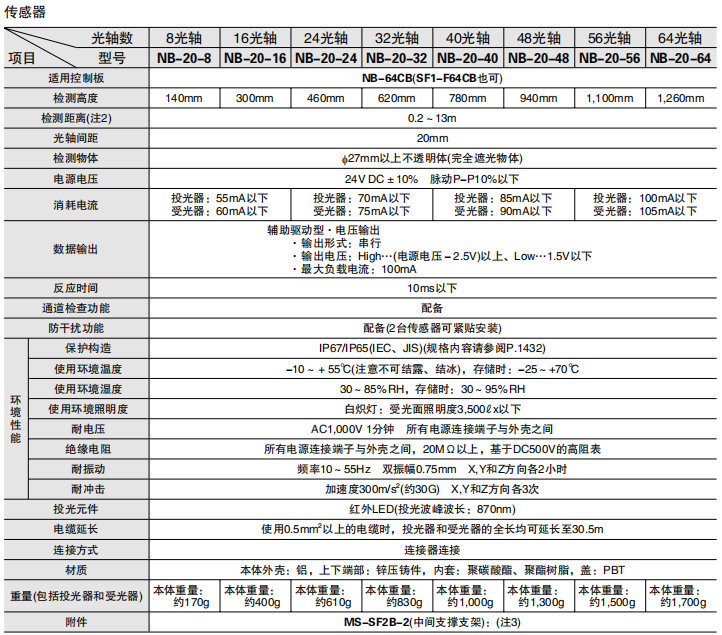

  • 型號規格
  • 外形尺寸圖
  • 資料下載














  • 單位mm

NB-20-□

傳感器

安裝支架安裝圖

下圖所示為安裝了標準安裝支架MS-SF2B-1(另售)與中間支撐支架MS-SF2B-2后的狀態。

<背面安裝>

NB-20-□ 背面安裝

<側面安裝>

NB-20-□ 側面安裝
(注1)： 傳感器附帶中間支撐支架MS-SF2B-2。附帶的個數因產品而異。
(注2)： NB-20-8未配備端帽。

NB-20-□

傳感器

安裝支架安裝圖

下圖所示為安裝了無死角安裝支架MS-SF2B-3(另售)與中間支撐支架MS-SF2B-2后的狀態。

<背面安裝>

NB-20-□ 背面安裝

<側面安裝>

NB-20-□ 側面安裝
(注1)： 傳感器附帶中間支撐支架MS-SF2B-2。附帶的個數因產品而異。
(注2)： NB-20-8未配備端帽。

MS-SF2B-1

標準安裝支架(另售)

<MS-SF2B-1(R)>

MS-SF2B-1(R)

<MS-SF2B-1(L)>

MS-SF2B-1(L)
材質：SUS304
支架4個(R型·L型各2個)1套
[附帶M3(長5mm)內六角螺栓
(8個光幕傳感器安裝用、8個光軸調整用)]

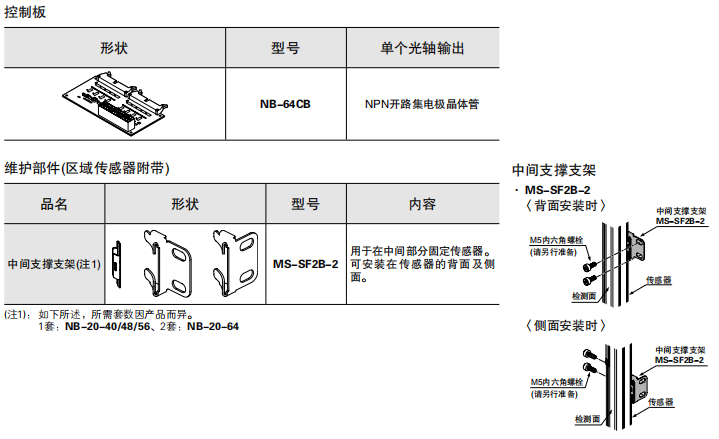

MS-SF2B-2

中間支撐支架(傳感器附帶)

<背面安裝用>

MS-SF2B-2 背面安裝用

<側面安裝用>

MS-SF2B-2 側面安裝用

<本體安裝用>

MS-SF2B-2 本體安裝用
材質：SUS304
背面安裝用、側面安裝用、本體安裝用各2個1套(注1)

(注1)： 下列傳感器附帶中間支撐支架MS-SFB-2。如下所述，附帶的個數因產品而異。
1套：NB-20-40/48/56、2套：NB-20-64

MS-SF2B-4

SF1-F用互換安裝支架(另售)

材質：SUS304
支架4個1套
[附帶8個M3(長5mm)內六角螺栓]

MS-SF2B-3

無死角安裝支架(另售)

MS-SF2B-3 本體
MS-SF2B-3 中間支撐支架用墊片(附件)
MS-SF2B-3 L字形安裝
MS-SF2B-3 安裝調整范圍

MS-SF2B-7

SF1-N用互換安裝支架(另售)

<右側面上部安裝用>

MS-SF2B-7 右側面上部安裝用

<左側面上部安裝用>

MS-SF2B-7 左側面上部安裝用

<右側面下部安裝用>

MS-SF2B-7 右側面下部安裝用

<左側面下部安裝用>

MS-SF2B-7 左側面下部安裝用
材質：SUS304
4種支架各1個1套
[附帶8個M3(長5mm)內六角螺栓]

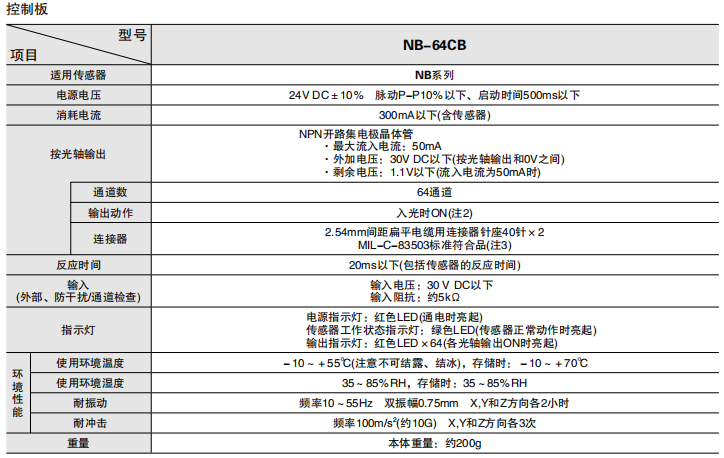

NB-64CB

控制板

舊產品的形狀(2018年7月以前生產的產品)

NB-64CB

NB-CCB□

底帽電纜(另售)

NB-CCB□

SF2B-CB05-B

SF1-F用互換電纜(另售)

SF2B-CB05-B

SF-LAT-2B

光軸調整器(另售)

SF-LAT-2B
