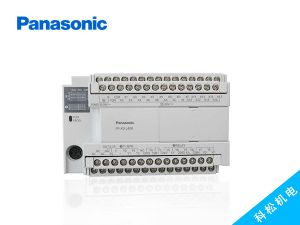

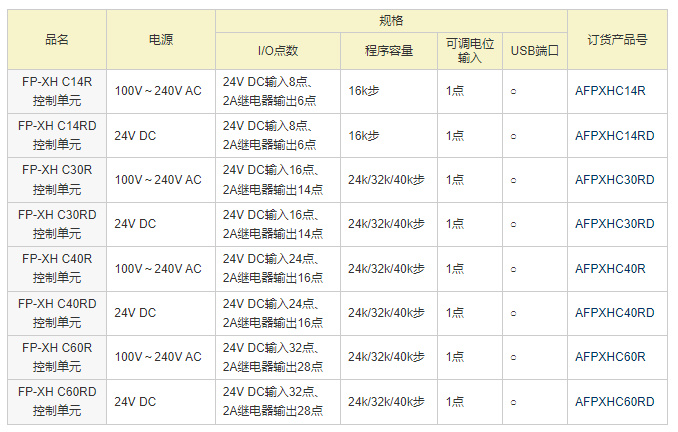

通用型 C14/C30/C40/C60 控制單元
繼電器輸出
|
|
| |||||||||
|
※ | 所有單元24V DC輸入為雙方向輸入。 |
---|---|
※ | 32k步(默認),對應3檔可切換功能,可按客戶現場需要自由分配 |

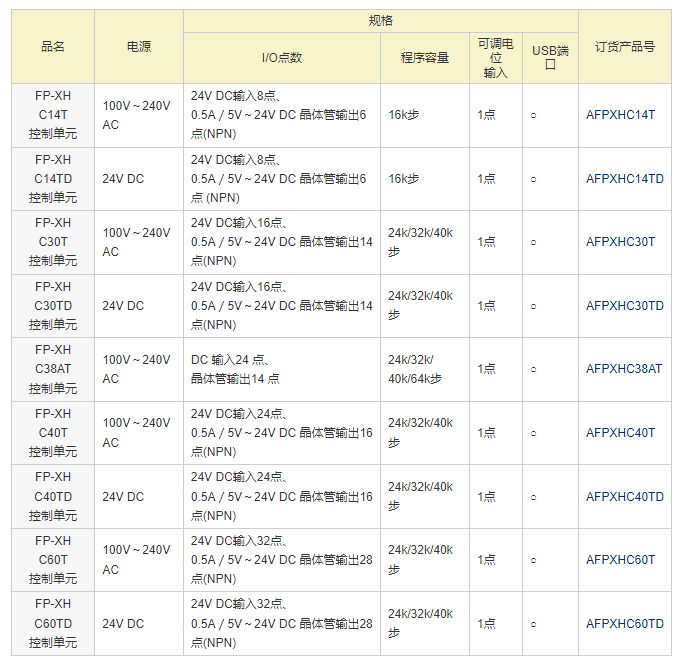

通用型 C14/C30/C40/C60 控制單元
晶體管輸出
※ | 所有單元24V DC輸入為雙方向輸入。 |
---|---|
※ | 32k步(默認),對應3檔可切換功能,可按客戶現場需要自由分配 |
運動型
|

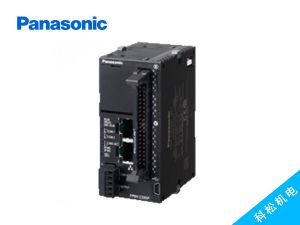

RTEX運動型
|

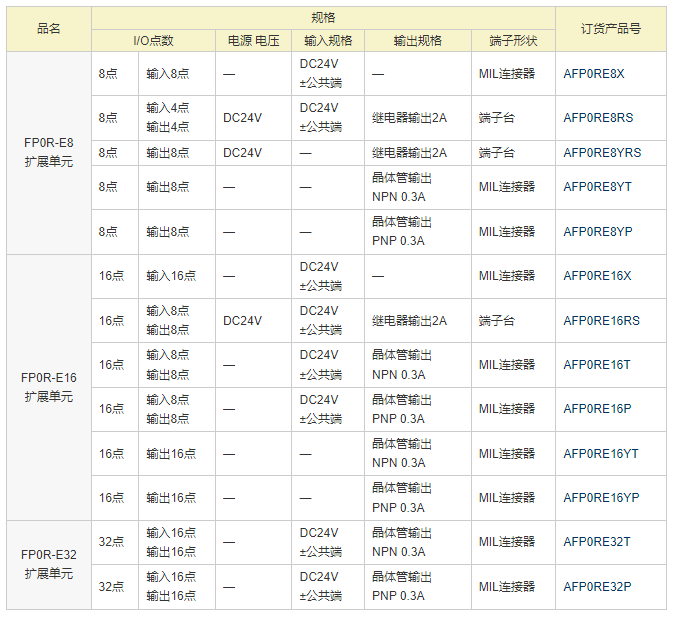

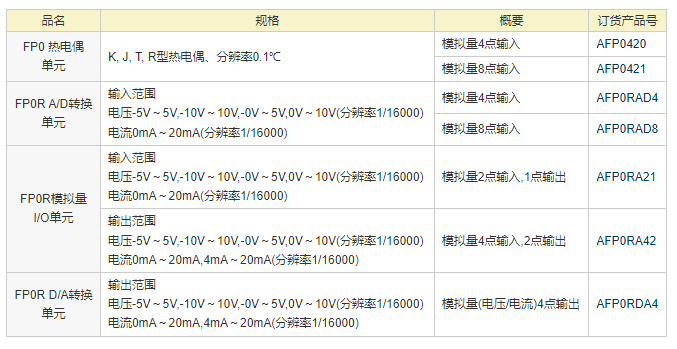

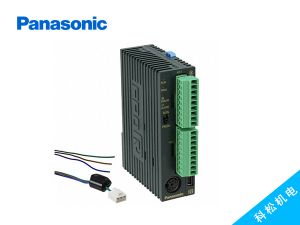

FP0R 擴展單元
※1 | 繼電器輸出型的擴展單元附有電源電纜(品號AFP0581)。 (擴展單元的晶體管輸出型不需要電源電纜) |
---|---|
※2 | 繼電器輸出型的端子臺型附有2個Phoenix公司生產的端子臺(9pin)。布線時必須使用寬度2.5mm的螺絲刀。 請自行準備專用的終端螺絲刀(品號AFP0806: Phoenix公司型號SZS0、4×2.5類似產品)或類似產品。 |
※3 | 晶體管輸出型附有等同于使用個數的散線壓接插座與觸點。 布線時必須使用散線壓接用工具(品號AXY52000)。 |

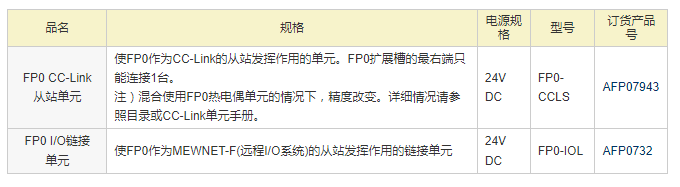

FP0
AFPXHC14
|
AFPXHC30
|
AFPXHC40
|
AFPXHC60
|
AFPXHC38
|

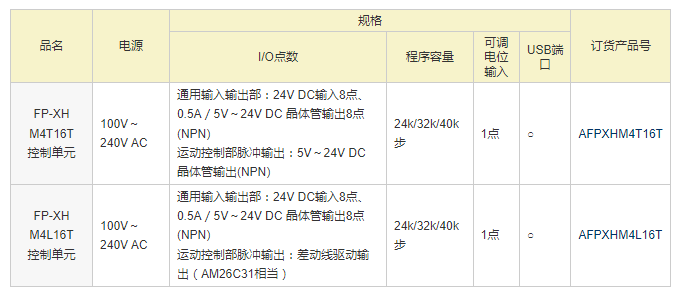

AFPXHM4T16T/AFPXHM4L16T
|

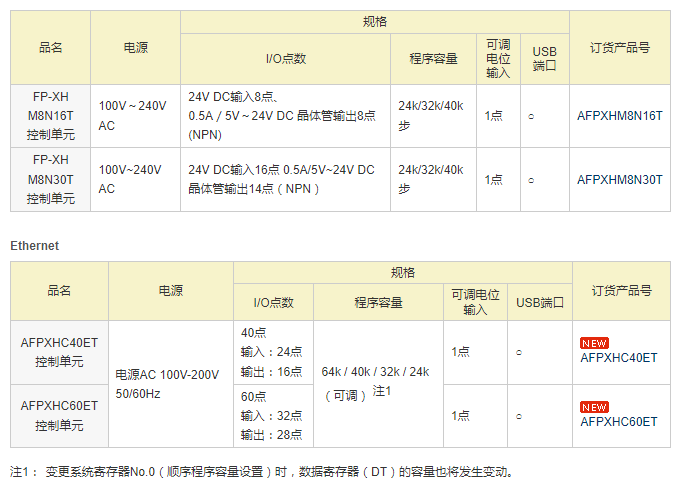

AFPXHM8N16T/AFPXHM8N30T
|
AFPXHC40ET
|
AFPXHC60ET
|

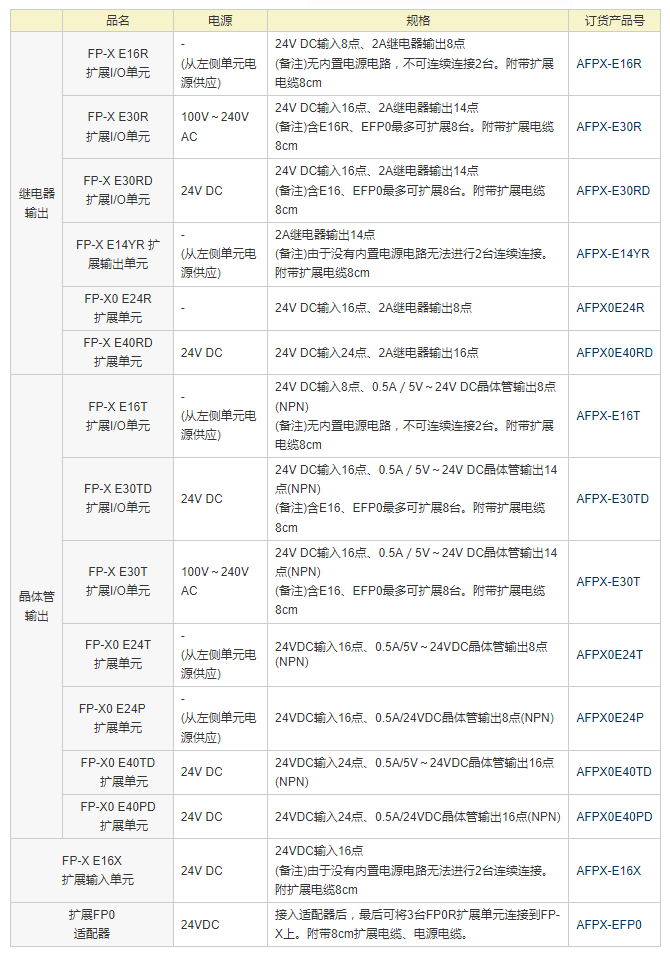

AFPX0E24R/AFPX0E24T/AFPX0E24P
|
AFPX0E40RD/AFPX0E40TD/AFPX0E40PD
|

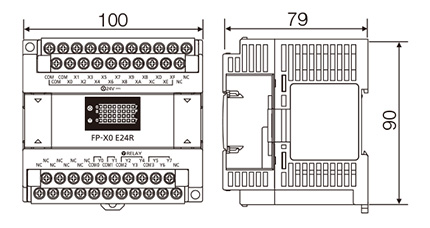

安裝尺寸圖
|
|
